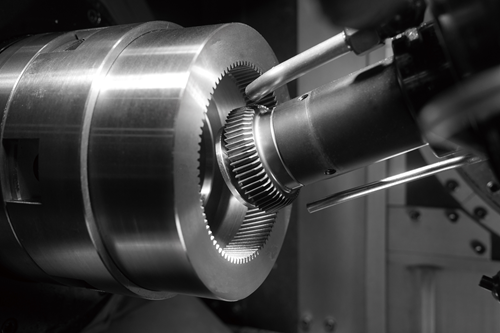

不二越　「エアスカイビングシステム」市場投入！

　不二越がこのほど、「エアスカイビングシステム」を市場投入した。同社では、近年、歯車加工法においてスカイビング加工は複合加工機での歯車加工を実現し、多品種におよぶ歯車を効率良く生産できることから、自動車部品や建設機械、減速機部品の歯車加工で普及が進んでいるが、工具への負荷が大きく、工具寿命において課題があったことを受け、スカイビング加工の工作機械と工具の双方を自社開発してきた強みを活かし、切削油剤を使用しないドライ加工において工具寿命を大幅に改善することに成功し、今回「エアスカイビングシステム」を市場投入し、大幅な加工コスト低減を実現するとともに環境負荷低減に貢献する。

■エアスカイビングシステムの概要

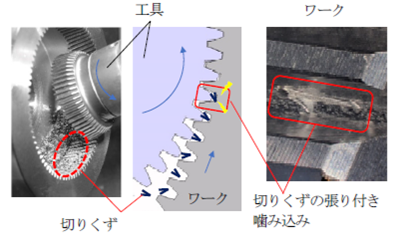

　切削油剤を使用しないドライ加工では、熱衝撃が緩和されるが、ワークの内径に切りくずが張り付き、工具への噛み込みが発生するため短寿命となる。また、ドライ環境下において工具には、高い耐熱性と耐摩耗性が要求される。エアスカイビングシステムは、加工部位にエアーを効果的に吹き付け、切りくずの噛み込みを抑制し、長寿命なドライ加工を実現する。

〈ドライ加工の課題〉

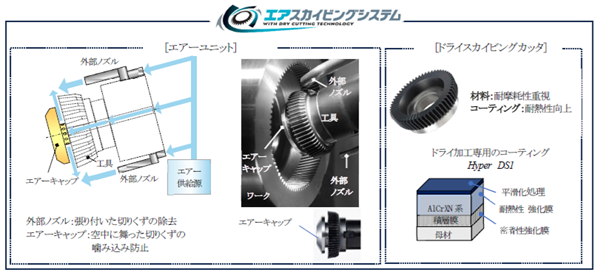

■エアスカイビングシステムの構成要素
　エアスカイビングシステムは、スカイビング加工においてエアーを活用したドライ加工を実現するため、「エアーユニット」 と「ドライスカイビングカッタ」 で構成される。

(1) 「エアーユニット」
　外部ノズル、エアーキャップによってエアーの流れを生成し、切りくずの噛み込みを抑制できる。外部ノズルは、ワークに張り付いた切りくずを除去し、エアーキャップはカッタの先端に取り付け、円周方向へエアーを排出することで空中に舞った切りくずの挟み込みを防止する。
(2) 「ドライスカイビングカッタ」
　ドライ加工に適した耐摩耗性に優れた工具材料、耐熱性の高い新コーティングHyperDS1 を採用し、工具寿命を大幅に改善する。
(3) 「エアスカイビングシステム」の適用機種
　エアスカイビングシステムは、同社が販売しているスカイビング複合加工機 「GMS シリーズ」に搭載できる。既に「GMS シリーズ」を活用している顧客はオプション追加対応が可能である。　

〈特長〉

(1) 長寿命
　工具寿命に課題があった歯車のスカイビング加工において、エアスカイビングシステムを採用することにより、ドライ加工の環境下で工具の長寿命化を実現。
(2) 様々なワーク形状への対応
　エアスカイビングシステムでは、外歯車や内歯車、段付き形状、止まり穴形状など幅広いワーク形状に対応。
(3) 省資源
　ドライ加工は、切削油剤を使用しないことから、作業環境が改善され、切削油剤に関するコストを削減し、環境負荷の低減にも貢献。
